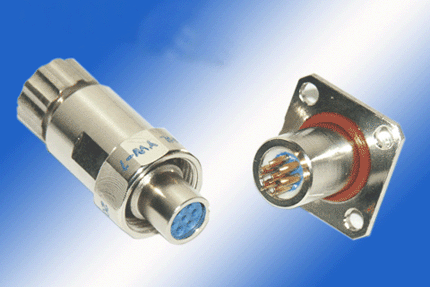

產品名稱： Y23系列圓形電連接器
產品編號： 07
產品介紹：
Y23系列耐環境快速分離圓形電連接器為MIL-C-38999（或GJB599A）系列Ⅳ的產品。可以與MIL-C-38999系列Ⅳ相應規格的國內外同類產品配合使用，適用于戰略戰術武器系統、航天衛星系統、航天飛機、空間站及航天探測器系統、高能高熱工業設備、通訊和測試等系統的電信號線路連接，也可廣泛應用于各種機電設備與信號傳輸系統。
產品接點密度高，重量輕，連接方式為卡鎖式，使用方便，快速插拔，規格齊全，插座密封，安裝方式有法蘭盤式和螺母固定式二種。具有防塵、防雨、盲插及抗電磁干擾等功能
|
|
|
使用環境條件
工作溫度： -65℃～+125℃
相對濕度： 40± 2℃時相對濕度： 92～98%
作 氣 壓： 101.33kPa～4.4kPa
正弦振動： 10～2000Hz 加速度：294 m/s2
隨機振動： 功率頻譜0.6g2/Hz
總均方根值28.4G
沖 擊： 加速度2940m/s2
|
插針直徑（mm） |
Φ1 |
Φ1.5 |
Φ3.5 |
|
工作電流（A） |
5 |
10 |
50 |
|
接觸電阻（mΩ） |
≤5 |
≤3 |
≤2 |
絕緣電阻
|
標準大氣條件 |
潮濕條件 |
高溫條件 |
|
≥5000MΩ |
≥50MΩ |
≥1000MΩ |
耐電壓
|
標準大氣條件 |
AC 1300Vrms |
|
低氣壓條件 |
AC 375Vrms |
|
濕熱條件 |
AC 200Vrms |
密封性
灌膠密封插座不小于196kPa
機械壽命 250次
① 圓形電連接器
② 設計序號
③ 類別號：P-焊接屏蔽膠封，E-壓接屏蔽
④ 殼體號：13,25,29
⑤ 芯數：10，61，84，90
⑥ 電連接器類別：T-插頭，Z-插座
⑦ 接觸件類型：J-插針，K-插孔
⑧ 安裝形式：10-方形法蘭盤式 11-圓形面板式 14-并緊螺帽式
外形及安裝尺寸
插頭
|
殼體號 |
13 |
25 |
29 |
|
A |
ф31.1 |
ф49.9 |
ф59.5 |
|
D |
ф22.9 |
ф41.9 |
ф52 |
|
V |
M18×1 |
M37×1 |
M48×1 |
|
U |
2～3 |
3.5～4.5 |
3.8～5 |
插座
|
殼體號 |
13 |
25 |
29 |
|
D |
ф23.3 |
ф42.4 |
ф52 |
|
E |
ф16 |
ф35.1 |
ф45 |
|
R |
11.5 |
19.1 |
24 |
|
S |
29.1 |
46.6 |
56.5 |
|
u |
1.6 |
3.1 |
3.6 |
|
V |
M18×1 |
M37×1 |
M48×1 |
|
W |
2.5～3 |
3～3.4 |
3～3.4 |
附件
屏蔽電纜罩Y23 - ××00 50
|
殼體號 |
13 |
25 |
29 |
|
L |
55 |
95 |
115 |
|
H |
ф7 |
ф20 |
ф25 |
|
C |
ф23 |
ф42.5 |
ф53.5 |
短電纜罩Y23 - ××00 49
|
殼體號 |
13 |
25 |
29 |
|
L1 |
25.5 |
44.5 |
50 |
|
L2 |
31 |
67 |
80 |
|
H |
ф7 |
ф24 |
ф38 |
Y23接觸件孔位排列

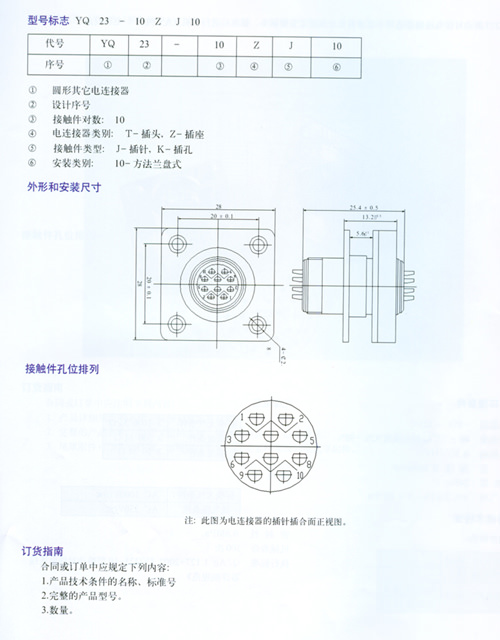

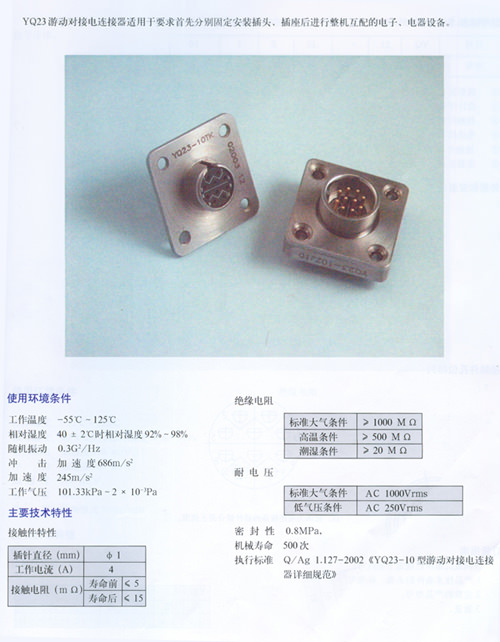

注：此圖為電連接器的插針插合面正視圖。 | | 產品名稱： YQ23-10系列圓形電連接器
