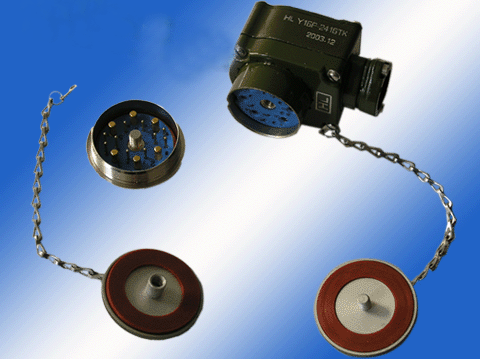

Y16系列圓形電連接器廣泛應用于各種電氣設備之間的電路連接。

中心螺桿連接，使用方便，鎖緊可靠，規格齊全，具有防雨、防塵、防鹽霧等功能，并有防誤插機構

工作溫度 -55～+125℃

相對濕度 40± 2℃時相對濕度92～98%

工作氣壓 101.33KPa～6.67Pa

正弦振動 10～2000Hz 加速度196 m/s²

沖    擊 加速度980 m/s²

碰    撞 加速度392 m/s²

防    雨 降雨量5mm/min

接觸件特性
　

絕緣電阻
　

耐電壓
　

密封性（僅密封式插座）

普通插座 不大于98.07kPa

玻璃封接插座 不大于1×10^-5Pal/s

機械壽命 1000次

Y16外形及安裝尺寸

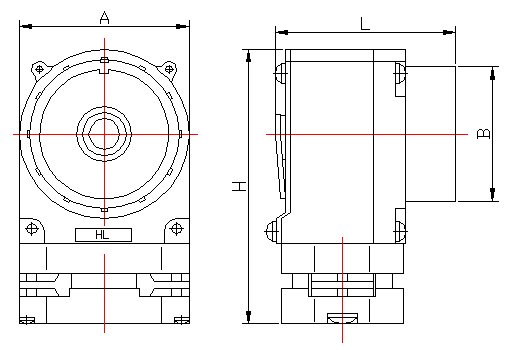

插頭


　

螺母固定式插座


　

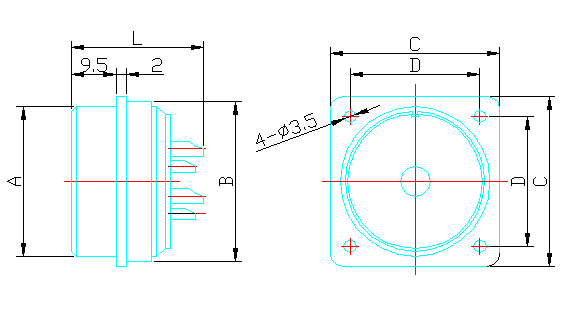

方形法蘭盤式插座


　

Y16-2416方形法蘭盤穿墻式插座

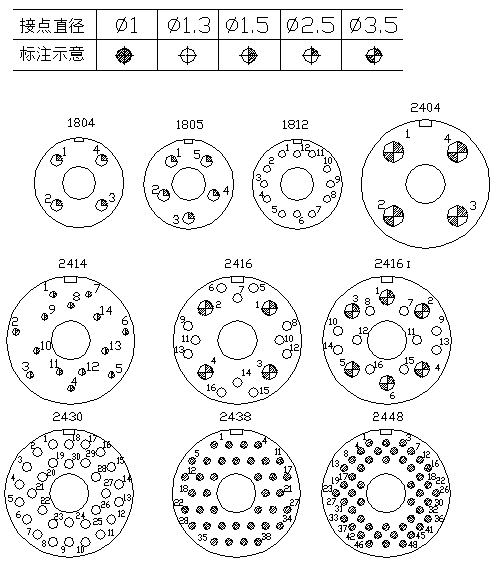

Y16接觸件孔位排列

執行標準 Q/321283LSB09-2006《Y16系列螺紋式圓形電連接器詳細規范》

型號標志 Y 16  P - 24 30    Z   J  10


① 圓形電連接器

② 設計序號

③ 類別號：P-薄殼體插頭，H-厚殼體插頭，E-玻璃封接插座

④ 殼體號：18，24

⑤ 芯數：04,05,12,14,16,16Ⅰ,30,38,48

⑥ 電連接器類別：T-插頭，Z-插座

⑦ 接觸件類型：J-插針，K-插孔，S-插針孔

⑧ 安裝形式：10-方形法蘭盤式,13-方形法蘭盤穿墻式,14-螺母并緊式

訂貨指南
　

合同或訂單中應注明下列內容：
1. 產品詳細規范的名稱、標準號及發布日期；
2. 完整的產品名稱、型號（包括類別、接觸件形式等）；
3. 數量。
