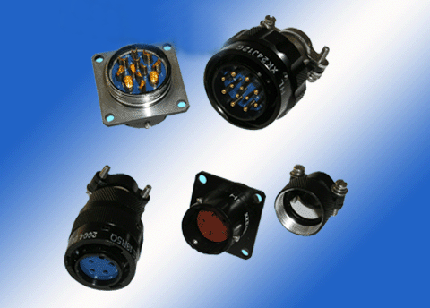

產品名稱： Y56E(XKE)系列圓形小快壓接電連接器
產品編號： 24
產品介紹：
Y56E(XKE)系列圓形小快壓接電連接器，符合HB6112－86《XKE系列小圓形快速連接壓接型插頭座》標準的要求。該系列電連接器的特點為卡口式連接，具有快速連接、分離、體積小、重量輕、接觸偶密度高、可靠性高等優點。
該系列產品能可靠而又快速地連接和斷開無線電儀器和電器設備的電路。廣泛用于航空、航天、兵器、電子等工業部門的產品上。
密封電連接器主要用于氣密座艙及電氣、無線電設備，需要保持氣密性能的電連接。
密封穿墻電連接器主要用于氣密座艙及其他電氣、無線電設備，需要保持氣密性能穿過墻壁的電連接。
該系列產品目前有七個殼體號，二十九個孔組數，有非密封、密封和密封穿墻等品種。尾部附件有直式壓線式、護線管式、彎式壓線式和屏蔽式四個品種；除以上四種形式的尾部附件外，還設計了 種尾部附件形式，供用戶選用。
Y56E(XKE)系列圓形小快壓接電連接器等效于XKE系列產品，與XK、XKE系列同型號產品的插頭、插座互相匹配、互相對接，并保證其使用性能。
|
|
氣 密 性 密封插座內外間介質壓力差≥0.3MPa
耐 濕 熱 溫度+40℃時，相對濕度95～98％ 時間144h
耐 霉 菌 符合HB6-77-83第3.9條2級的規定
主要技術特性
1. 額定電壓（見表1）
表1
|
大 氣 壓（P a） |
額定工作電壓（V） |
交流頻率（Hz） |
|
101326（760 mmH g） |
500 |
400 |
|
2266（17 mmH g） |
250 |
400 |
|
1000（7.5mmH g） |
200 |
400 |
注：電連接器Y56E(XKE)－1103在大氣壓力為101326 P a （760 mmHg）時，其額定工作電壓為115V。
2. 接觸偶接觸電阻（見表2）
表2
|
接觸偶直徑（mm） |
φ1.0 |
φ1.5 |
φ2.0 |
φ3.0 |
|
接觸電阻（mΩ） |
≤5 |
≤2.5 |
≤1.5 |
≤0.75 |
注：密封電連接器的接觸電阻不大于表中規定值的3倍。
3. 絕緣電阻（見表3）
表3
|
環 境 |
絕 緣 電 阻 |
|
正 常 狀 態 |
3000MΩ |
|
濕熱狀態（ 40℃時，相對濕度95～98％） |
100 MΩ |
|
高 溫 狀 態（160℃） |
500 MΩ |
4. 接觸偶額定電流（見表4）
表4
|
接觸偶直徑（mm） |
實際通電接觸偶數 |
額定電流（A） |
|
φ1.0 |
1～15 |
5 |
|
16～29 |
4.5 |
|
30～40 |
4 |
|
41～61 |
3.5 |
|
φ1.5 |
1～10 |
10 |
|
11～16 |
9 |
|
17～20 |
8 |
|
φ2.0 |
1～5 |
20 |
|
6～10 |
18 |
|
φ3.0 |
1～2 |
40 |
|
3～4 |
36 |
|
5～8 |
32 |
5. 絕緣介電強度（見表5）
表5
|
環 境 |
試驗電壓（V）(50 Hz有效值) |
持續時間（min） |
|
正 常 狀 態 |
1500 |
1 |
|
濕熱狀態（ 40℃時，相對濕度95～98％） |
1125 |
|
低溫低氣壓
狀態 |
－60℃ 2266P a（17 mmH g） |
375 |
|
－60℃ 1000P a（7.5 mmH g） |
250 |
注：Y56E(XKE)-1103電連接器在正常狀態下試驗電壓為1000V；
在濕熱狀態下試驗電壓為500V；
在低溫低氣壓（－60℃，2266P a）狀態下試驗電壓為175V。
6. 外殼接觸電阻
電連接器所有外殼結合處的總接觸電阻不大于0.05歐姆。
7. 接觸偶單孔分離力（見表6）
表6
|
接觸偶直徑（mm） |
單個接觸偶拔力（N） |
|
φ1.0 |
1.0～3.0 |
|
φ1.5 |
1.5～4.0 |
|
φ2.0 |
2.5～5.0 |
|
φ3.0 |
3.9～6.9 |
8. 機械壽命
連接分離500次
分類與規格
|
序號 |
表 示 特 征 |
標 記 |
備 注 |
|
1 |
插頭座主稱代號 |
Y56E(XKE) |
|
|
2 |
插座與面板配合直徑（型別） |
11、14、18、24、27、30、36 |
|
|
3 |
安裝盤形狀 |
方 盤 |
不作標記 |
|
|
圓 盤 |
Y |
|
|
4 |
接觸偶種類 |
插針 |
壓接型 |
F |
|
|
焊接型 |
J |
用于密封插座 |
|
插孔 |
壓接型 |
R |
|
|
5 |
接觸偶總數 |
標出數字 |
|
|
6 |
插座插頭種類 |
插座 |
非密封 |
Z |
|
|
密 封 |
M |
|
|
插頭 |
不作標記 |
|
|
7 |
尾部結構形式 |
屏 蔽 式 |
P
|
|
|
直式壓線 |
Q |
|
|
彎式壓線 |
S |
|
|
護線管式 |
W |
|
|
無尾部附件 |
不作標記 |
|
|
8 |
殼體變鍵位 |
正常鍵位 |
不作標記 |
|
|
第一種變鍵位 |
1 |
|
|
第二種變鍵位 |
2 |
|
|
第三種變鍵位 |
3 |
|
|
第四種變鍵位 |
4 |
|
|
9 |
插座安裝代號形式 |
前安裝插座 |
不作標記 |
|
|
后安裝插座 |
H |
|
|
10 |
改型代號 |
|
A、B、C… |
改型代號根據漢語拼音字母順序(O.I不使用) | | | | | | | |
