YGD圓形電連接器

YGD系列圓形電連接器

特點簡介
■采用卡口連接，接觸件端接形式為焊接，插孔接觸件為冠簧插孔
■產品具有快速鏈接和分離，耐環境好、可靠性高等特點。
■適用于大電流電源系列連接。
■符合GJB5371-2005《YGD系列圓形電源連接器通用規范》。
技術特性
工作溫度：-55℃~125℃。
相對濕度：90%~98%。
工作欺壓：4.39Kpa~101.33Kpa
鹽霧：N類、H類48H，R類、B類96h。
密封性：
插座：壓差1.01×103Pa，歷時1min無氣泡漏泄；
頭座插合：1.8m水深48h不滲水。
振動：10Hz~2000Hz，196m/s2，瞬斷≤1μs。
沖擊：980m/s2，瞬斷≤1μs。
機械壽命：連接環材料為鋁合金≥500次，連接環材料為銅合金≥2000次。
絕緣電阻：

常態下（MΩ）	高溫（MΩ）	潮溫（MΩ）
5000	100	100

工作電流與接觸電阻：

接觸件號	插合端直徑 Mm	額定工作工作電流 A	最大接觸電阻 MΩ
接觸件號	插合端直徑 Mm	額定工作工作電流 A	初始值	壽命試驗后
20	1.02±0.03	7.5	7	8.5
16	1.588±0.025	13	3.7	4.5
12	2.39±0.03	23	1.8	2.2
10	3.18±0.03	33	1.0	1.2
8	3.61±0.03	46	0.5	0.7
6	4.52±0.03	60	0.4	0.5
4	5.72±0.03	80	0.25	0.35
2	7.19±0.03	100	0.17	0.21
注：壽命試驗指有關溫度沖擊、機械壽命、鹽霧、高溫壽命及探針損傷等試驗。

工作電壓和耐電壓：

連接器接觸件孔位排列代號	額定工作電壓（V）				耐電壓（V）
	海平面	海拔高度21336m		海平面			海拔高度21336m
0802、0803、0804	600	300	1500			375
1002、1003、1202、1203、 1204a、1204b、1404b、1405、 1602、1603、1604、1605、 1802、1803、1804、2202、 2203、2204、2402、2403、 2802、2803、2804、3204、	1000	450	2300			500

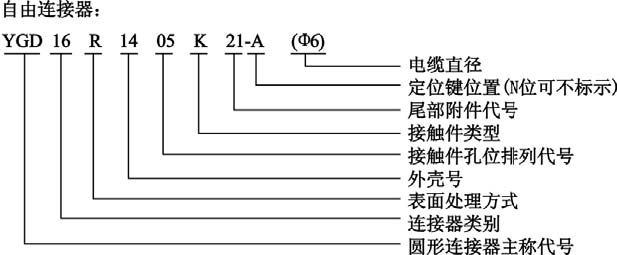

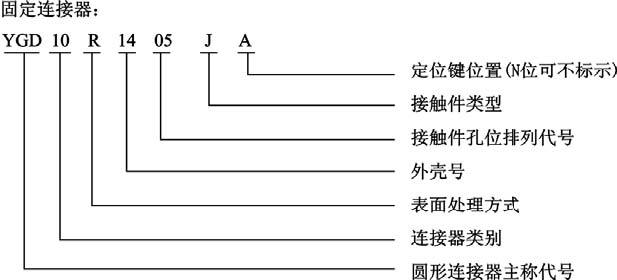

型號命名

連接器分類

序號	分類特征	分類內容	標志代號
1	連接器類別	電源連接器	YGD
2	連接器類別	方形法蘭盤安裝非屏蔽固定連接器	10
		方形法蘭盤安裝屏蔽固定連接器	20
		螺母安裝非屏蔽固定連接器	14
		螺母安裝屏蔽固定連接器	24
		非屏蔽自由連接器	16
		屏蔽自由連接器	26
3	表面處理方式	黑色陽極氧化，非導電外殼	R
		化學鍍暗鎳，導電外殼	N
		電鍍鎘，導電外殼	B
		電鍍黑烙，導電外殼	H
4	外殼號	連接器外殼代號	08、11、12、…
5	接觸件孔位排列號	接觸件孔位排列代號	數字（+字母）
6	接觸件類型	插針接觸件	J
6	接觸件類型	插孔接觸件	K
7	尾部附件	結構形式	數字
8	定位鍵位置	鍵（或鍵槽）角度	N、A、B、C、D、E
9	電纜直徑	Φ數字	電纜直徑大小

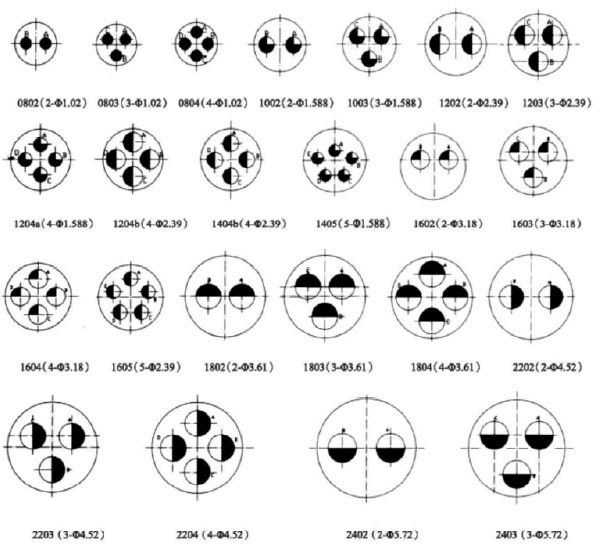

絕緣體孔位排列（從插合面看插針絕緣體孔位）

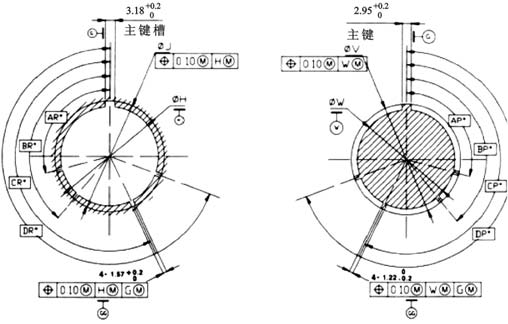

定位鍵位置

外殼號碼	鍵及鍵槽排列識別字母	AR°或AP°	BR°或BP°	CR°或CP°	DR°或DP°
8	N	95	141	208	236
	A	102	132	248	320
	B	80	118	230	312
	E	91	131	197	240
10、12、14	N	95	141	208	236
	A	113	156	182	292
	B	90	145	195	252
	C	53	156	220	255
	D	119	146	176	298
	E	51	141	184	242
16	N	80	142	196	293
	A	135	170	200	310
	B	49	169	200	244
	C	66	140	200	257
	D	62	145	180	280
	E	79	153	197	272
18	N	105	140	215	265
	A	135	170	200	310
	B	49	169	200	244
	C	66	140	200	257
	D	62	145	180	280
	E	79	153	197	272
22、24、28、32	N	80	142	196	293
	A	135	170	200	310
	B	49	169	200	244
	C	66	140	200	257
	D	62	145	180	280
	E	79	153	197	272

外形尺寸及安裝尺寸
自由連接外形尺寸

殼體號	A	M	L（參考）
08	21.00	M14×1.0（左）	25.50
10	24.50	M16×1.0（左）
12	26.50	M20×1.0（左）
14	31.00	M22×1.0（左）
16	32.00	M25×1.0（左）
18	35.50	M27×1.0（左）
22	44.50	M35×1.5（左）	28.50
24	49.00	M38×1.5（左）	30.50
28	53.50	M42×1.5（左）
32	59.50	M48×1.5（左）

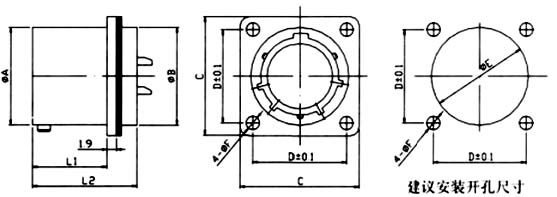

方形法蘭盤安裝固定連接器外形及安裝開孔尺寸

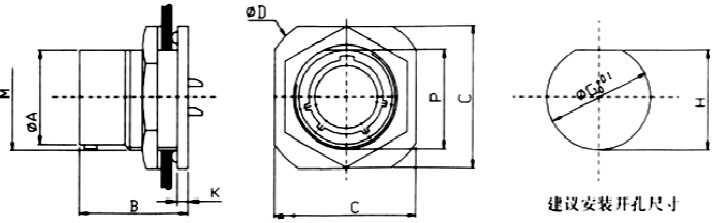

螺母安裝固定連接器

殼體號	A	B	C	D	P	K	G	H	M
08	12.04	23	23.94	26.94	13.00	2.5	14.20	13.20	M14×1.0
10	15.01		26.94	30.14	16.90		18.20	17.20	M18×1.0
12	19.07		31.74	34.94	20.70		22.20	20.90	M22×1.0
14	22.25		34.94	38.04	23.80		25.20	24.00	M25×1.5
16	25.43		38.24	41.24	26.80		28.20	27.00	M28×1.5
18	28.60		41.34	44.44	30.50		32.20	30.70	M32×1.5
22	34.95		49.24	52.24	36.70	3.5	38.20	36.90	M38×1.5
24	38.13	25	52.74	55.54	40.50		42.20	40.70	M42×1.5
28	41.81		55.00	58.00	4350		45.20	43.70	M45×1.5
32	48.25		62.00	65.00	50.00		52.20	50.20	M52×1.5

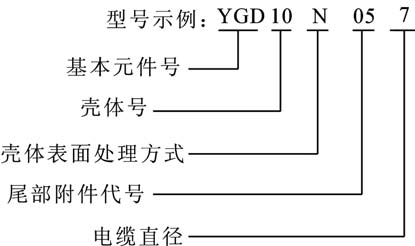

附件

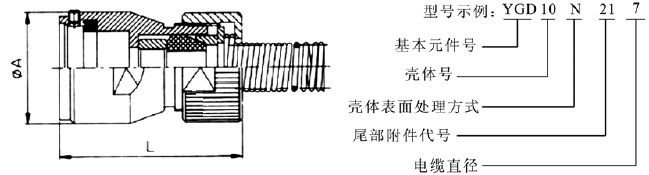

尾部附件 1）直式屏蔽電纜密封式尾部附件

殼體號	A	電纜直徑	L（參考）
08	18	5	35
		6
		7
10	22.5	5	40
		6
		7
		8
12	24.5	7
		8
		9
		10
4	29	8
		9
		10
		11
		12
16	30	8
		9
		10
		11
		12
18	33	10
		12
		13
		15
22	42.5	13	45
		15
		17
24	46	13
		15
		17
28	50.5	17
		20
32	56.5	17	50
		20

2）直式電纜夾線夾式尾部附件

殼體號	A	電纜直徑	L（參考）
08	18	5	35
		6
		7
10	22.5	5	40
		6
		7
		8
12	24.5	7
		8
		9
		10
14	29	8
		9
		10
		11
		12
16	30	8
		9
		10
		11
		12
18	33	10
		12
		13
		15
22	42.5	13	45
		15
		17
24	46	13
		15
		17
28	50.5	17
		20
32	56.5	17	50
		20

3）直式屏蔽電纜密封夾線式尾部附件

殼體號	A	電纜直徑	L（參考）
08	18	5	40
		6
		7
10	22.5	5	45
		6
		7
		8
12	24.5	7
		8
		9
		10
14	29	8
		9
		10
		11
		12
16	30	8
		9
		10
		11
		12
18	33	10
		12
		13
		15
22	42.5	13	50
		15
		17
24	46	13
		15
		17
28	50.5	17
		20
32	56.5	17	55
		20

4）彎式電纜尾部附件

殼體號	A	電纜直徑	L（參考）
08	18	5	35
		6
		7
10	22.5	5	40
		6
		7
		8
12	24.5	7
		8
		9
		10
14	29	8
		9
		10
		11
		12
16	30	8
		9
		10
		11
		12
18	33	10
		12
		13
		15
22	42.5	13	45
		15
		17
24	46	13
		15
		17
28	50.5	17
		20
32	56.5	17
		20

5）彎式電纜夾線式尾部附件

殼體號	A	電纜直徑	L（參考）
08	18	5	35
		6
		7
10	22.5	5	40
		6
		7
		8
12	24.5	7
		8
		9
		10
14	29	8
		9
		10
		11
		12
16	30	8
		9
		10
		11
		12
18	33	10
		12
		13
		15
22	42.5	13	45
		15
		17
24	46	13
		15
		17
28	50.5	17
		20
32	56.5	17
		20

6）彎式電纜屏蔽夾線式夾尾部附件

殼體號	A	電纜直徑	L（參考）
08	18	5	35
		6
		7
10	22.5	5	40
		6
		7
		8
12	24.5	7
		8
		9
		10
14	29	8
		9
		10
		11
		12
16	30	8
		9
		10
		11
		12
18	33	10
		12
		13
		15
22	42.5	13	45
		15
		17
24	46	13
		15
		17
28	50.5	17
		20
32	56.5	17
		20

注：尾部附件若與插頭的訂購數量相同，可直接在型號后面加尾部附件代號，若與插頭的訂購數量不同，則需單獨訂購。
金屬防水蓋
1）插頭防水蓋
2）插座防水蓋
更多詳情請咨詢：http://www.svk5.com
