XC及其派生電連接器附

XC系列及其派生系列電連接器附件
XC系列電連接器除插座、插頭已配直式屏蔽帽及直式彎式電纜夾外，為了擴大XC系列電連接器的使用范圍，方便用戶，還配有下列專用附件，可供使用單位選擇。
用戶在選用本附件時請充分考慮以下幾點說明：
附件分為屏蔽和非屏蔽兩種。
屏蔽外殼有多種鍍層方式可供選擇：：鍍鋅軍綠色或彩虹色鈍化、化學鍍鎳及鍍鎘等。
非屏蔽鍍層僅有一種鍍層方式：陽極氧化后著色。
屏蔽外殼具有防電磁干擾功能。
選擇附件時請考慮安裝位置的限制，并根據實際要求選用不同結構的附件
應根據電纜直徑選用本附件。

序號	附件名稱及型號	性能	訂貨方式
1	直式電纜夾	夾緊電纜，可屏蔽	隨具產品型號一起訂貨
2	彎式電纜夾	夾緊電纜，可屏蔽	隨具產品型號一起訂貨
3	XC-FJA	夾緊電纜，可屏蔽	需單獨訂貨
4	XC-FJC
5	XC-FJD/FJDP
6	XC-FJHP
7	XC-FJB/FJBP(插座防護蓋)	保護插頭和插座
8	XC-FJE/FJEP(插頭防護蓋)	保護插頭和插座
9	XC-FJGP	夾緊電纜，可屏蔽防水
10	XC-FJGWP
11	XC-FJJP

訂貨說明：
1、所選購電纜附件型號可寫在想配套的產品型號后，并在中間標上+號。例：帶附件的插座XC30F30ZP+FJC帶附件的插頭XC30T30ZP+FJDP
2、如果單獨訂購某種型號的電纜附件，需寫出適配殼體號及電纜附件型號。例：XC30-FJDP
3、對于屏蔽鍍層的附件，均以鍍鋅彩虹色鈍化為基本型號，若要改變產品鍍層，可在基本型號中的最后一個字母后加數字下標來表示，我們規定：
化學鍍鎳產品加數字下標1 鍍鋅軍綠色鈍化產品加數字下標3
即：XC-FJBP-01為鍍鋅彩虹色鈍化 XC-FJBP1-01為化學鍍鎳產品 XC-FJBP3-01為鍍鋅軍綠色鈍化產品

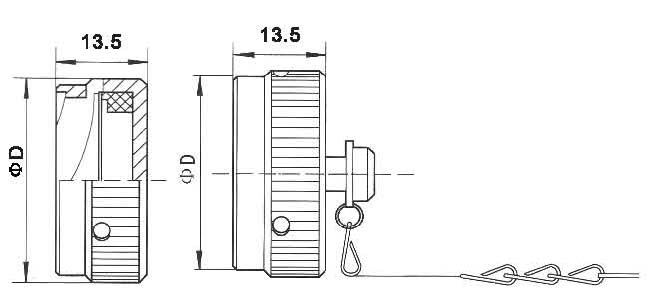

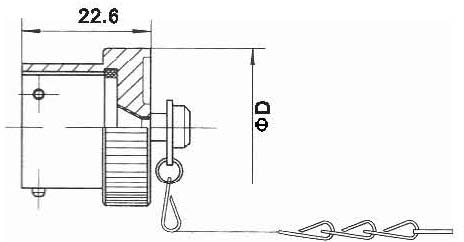

插座、插頭防護蓋附件
插座、插頭防護蓋附件（分為兩種內容）
不帶匙鏈：非屏蔽鍍層XC-FJB、屏蔽鍍層XC-FJBP
帶匙鏈：非屏蔽鍍層XC-FJB-01、屏蔽鍍層XC-FJBP-01
該附件可使插座擁有防潮濕、防鹽霧、防霉菌、防淋雨的能力。

殼體號	14	18	22	24	27	30	33	36	39
D	23	27	31	33	36	39	42	45	48

插頭防護蓋附件XC-FJEP
該附件可使插頭擁有防潮濕、防鹽霧、防霉菌、防淋雨的能力。

殼體號	14	18	22	24	27	30	33	36	39
D	21.7	25.7	29.7	31.7	34.7	37.7	40.7	43.7	46.7

普通電纜附件
XC-FJA屏蔽電纜附件
該附件用于帶有屏蔽網的屏蔽電纜的夾緊，僅適用于屏蔽電連接器。要求有較大的空間。電纜的屏蔽網夾在套筒與壓環之間，通過螺帽上緊，使屏蔽網與套筒緊緊連在一起，起到屏蔽作用。同時電纜通過壓板夾緊，可使電纜與連接器連接處不受力。
裝配示意圖如下

標記示例：
XC30FJA-24表示與30號殼體相適配最大出線口直徑為φ24。
注：XC14型無適配的FJA附件

殼體號	18		22			24			27			30		33			36			39
A	18		22			24			27			30		33			36			39
Dmin	8	8	14	12	16		12	16		12	16	18	20	16	18	22		12	16		22	24	12	18	26
Dmax	16	16	22	20	24		20	24		20	24	26	28	24	26	30		20	24		30	32	20	26	34
E	36	36	36	40	37.5		40	44		40	37.5	46	43	44	46	45		40	40		43.5	48	40	39.5	49.5

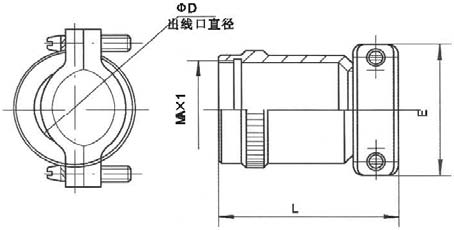

XC-FJC屏蔽電纜附件
該附件用于電纜的夾緊，安裝空間適中

標記示例：
XC27FJC-20表示可與27號殼體適配，最大出線口直徑為φ20

殼體號	14				18				22		24		27						30		33				36						39
A	14				18				22		24		27						30		33				36						39
Dmin	10	7		10	13	6	11	14	10	14	20	14		16	19	15	19		26	22		23		26	26		28	22	26	30		34
Dmax	14	11		14	17	10	15	18	14	18	24	18		20	23	19	23		30	26		27		30	30		32	26	30	34		38
E	27	22		26	29.5	24	27	30.5	28	30.5	37.5	30.5		33	36	32	36		43.5	40.5		43.5		40	43.5		45.5	42	44.5	47.5		52.5
L			30												40			30					40			50

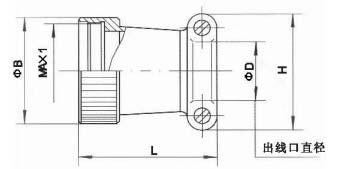

XC-FJD非屏蔽，XC-FJDP屏蔽電纜附件
該附件用于電纜夾緊，安裝空間較小。套筒內壁向電纜出線口方向?yàn)殄F面，通過兩個壓板將電纜夾緊。與FJC相比，F(xiàn)JD、FJDP適用于較細的信號電纜。

適配用殼體號	A	B	Dmin	Dmax	H	xl
14	14	16.5	7	8	22	23.5
18	18	20.5	7	8	22	23.5
22	22	24.5	10	13	27	27
24	24	26.5	10	13	27	30
27	27	30	10	13	27	30
30	30	33	12	18	32	35.5

33	33	36	12	18	32	35.5
36	36	39	16	23	37	40.5
39	39	42	16	23	37	40.5

XC-FJHP屏蔽電纜附件，該附件是目前的安裝空間最小的電纜夾緊附件

適配用殼體號	A	B	Dmin	Dmax	H	XL
14	14	16.5	7	8	22	22
18	18	20.5	7	8	22	22
22	22	24.5	10	13	27	25
24	24	26.5	10	13	27	25
27	27	30	10	13	27	25
30	30	33	12	18	32	30
33	33	36	12	18	32	30
36	36	39	16	23	37	30
39	39	42	16	23	37	30

特殊功能的附件
根據用戶的特殊使用要求。特別是在船舶工業，因其使用環境惡劣，不僅要求電連接器具有防鹽霧放淋雨、防霉菌等性能，在艙外使用時還要求具有一定的防水功能。針對于此，我廠向用戶推薦以下附件供用戶選用。
XC-FJJP、XC-FJJP01屏蔽電纜附件
XC-FJJP適用于較軟的電纜；XC-FJJP01適用于較硬的電纜。
該類附件吸收水密結構的優點，用填料涵夾緊電纜，防轉、夾緊力大且不傷電纜，是目前夾緊力最大，能實現水密及360°電磁屏蔽，外屏蔽套和內屏蔽套電纜皆能使用的尾部附件，特別適合海洋、沼澤、涵洞等野外惡劣環境。

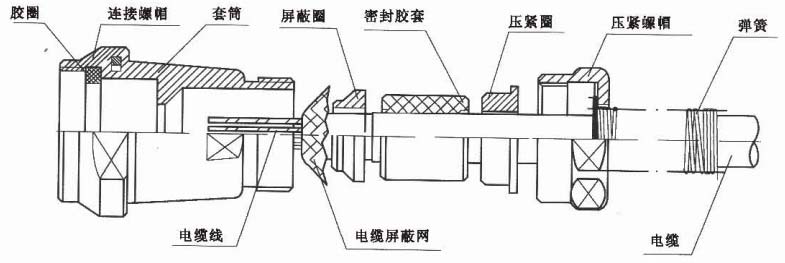

裝配示意圖如下

使用方法
1、電纜依次從彈簧壓緊螺帽、壓緊圈、密封膠套、屏蔽圈中穿過，電纜屏蔽網翻套在屏蔽圈上。
2、電纜芯線與插頭接觸件端接。
3、連接螺帽與插頭尾端螺紋旋緊，通過期中的膠圈與插頭密封。
4、旋緊壓緊螺帽，密封膠套受壓變形緊緊地包在電纜上，夾緊電纜并實現附件與電纜的密封，同時使屏蔽圈，屏蔽網、套筒緊緊貼在一起，實現屏蔽網與附件外殼的電連續性。
5、彈簧套在電纜與附件的結合處，防止電纜因劇烈彎曲而遭到破壞。

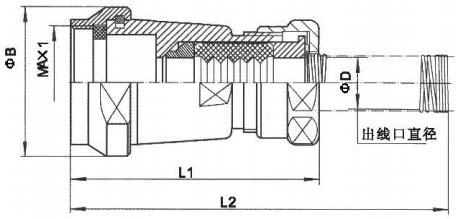

適配殼體號	A	B	D	L1	L2
14	14	20	7.5	42	70
18	18	26	7.5	42	70


22	22	30	7.5	42 44	70




24	24	32	10	44	72
			12		72
			16		87
			18		72

20			86
27	27	36.5	14	44	72
			18		86
			20		86
30	30	39.5	12	44	86


33	33	43	12	44	86

36	36	44	18	48.9	90.4
39	39	48	22	54	96

標記示例
XC27FJJP-20表示可與27號殼體適配，最大出線口直徑為Φ20

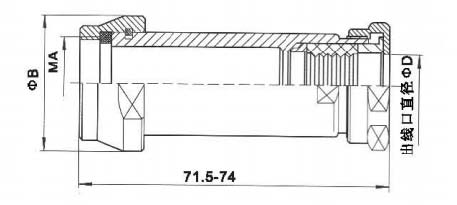

XC-FJJP01尺寸表

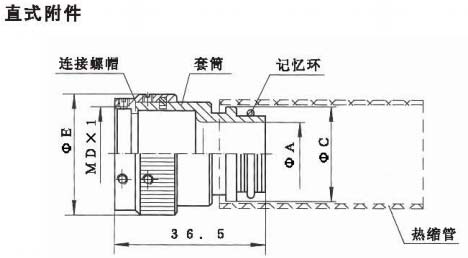

2、XC-FJGP直式屏蔽電纜附件、X-FJGWP彎式屏蔽電纜附件
該附件用于帶有屏蔽網的屏蔽電纜夾緊，僅適用于屏蔽電連接器。分有直式和彎式兩大類，通過端面膠圈和尾部加套熱縮管的方法來實現密封。該附件適用于合金記憶技術，通過TI-NI合金記憶環加熱收縮，把屏蔽網緊箍在附件尾端，實現屏蔽網與附件殼體的點連續。
注：TI-NI合金記憶環為選配零件，訂貨時若需要TI-NI合金記憶環，請?jiān)谛吞?hào)FJGP或JGWP后加字幕“A"，即為XC-FJGPA或XC-FJGWPA
使用方法
1、電纜依次從熱縮管、TI-NI合金記憶換、套筒中穿過
2、電纜芯線與插頭接觸件端接。
3、連接螺帽與插頭尾端螺紋旋緊，通過其中的膠圈與插頭密封。
4、電纜屏蔽網包在附件尾端，通過記憶環加熱收縮，把屏蔽網緊箍在附件尾端上，實現屏蔽網與附件殼體的電連接。
5、擰緊鎖緊螺釘
6、熱縮管套在電纜與附件的結合處，加熱收縮，緊緊地包在附件與電纜上，實現附件與電纜的密封。
*記憶環的加熱收縮：可采用專用電阻加熱器利用記憶環自身電阻通電加熱，或熱風槍加熱，在記憶環上的示溫色標由綠色轉變?yōu)楹谏珪r(shí)即為記憶環收縮完畢，此時環的溫度約為165℃，停止加熱。注意加熱時要保證記憶環受熱均勻。通電加熱約4-5秒，熱風槍約需45秒至1分鐘。

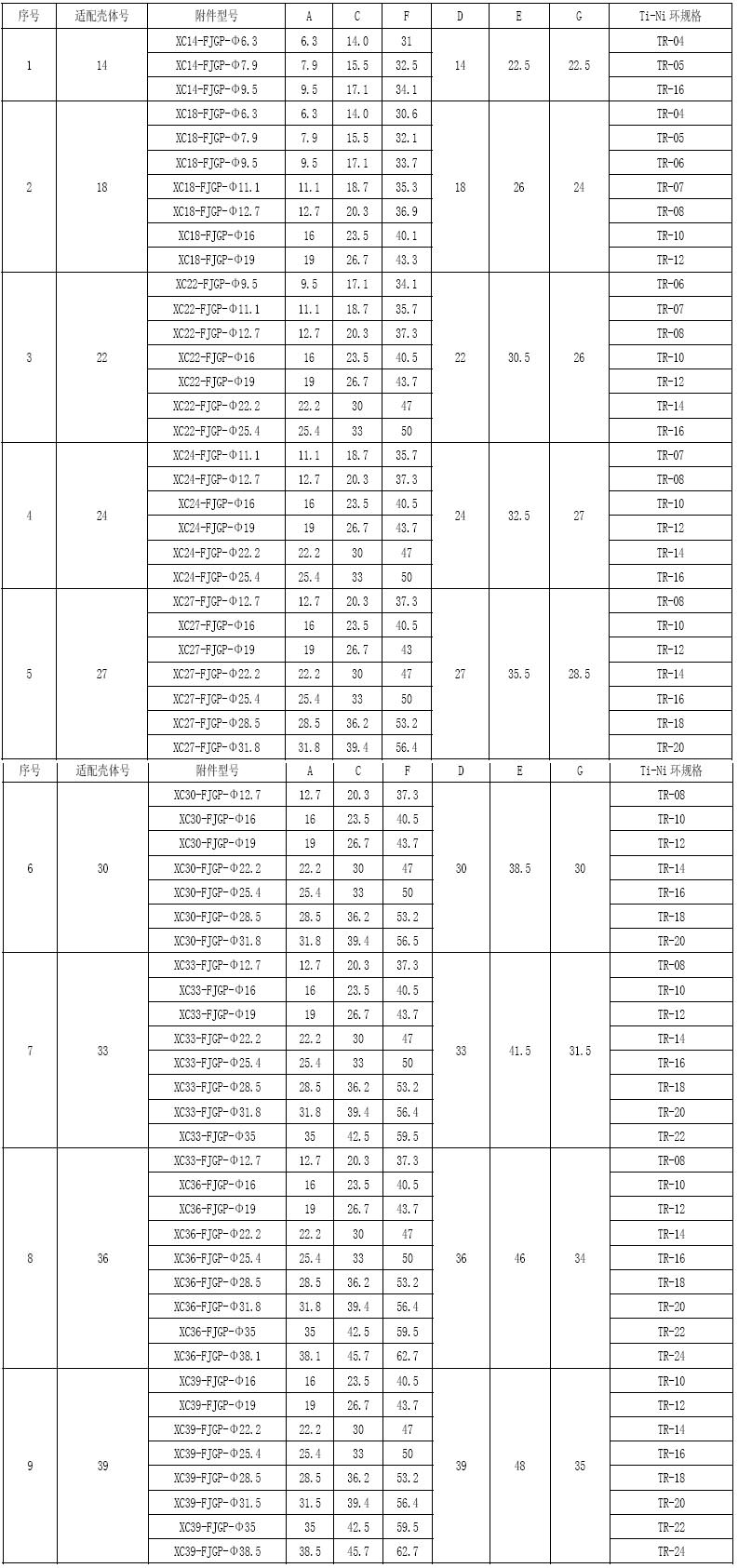

XC-FJGP附件型尺寸與Ti-Ni環規格對照表
