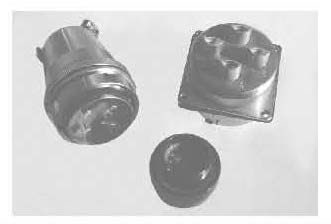

簡 介
本系列產品專供電源使用。卡口快速連接，插座有方法蘭 安裝和螺母安裝兩種方式。雙曲面線簧插孔，五種識別鍵 位。插頭、插座既可裝針，亦可裝孔。與導線端接采用焊 接方式。廣泛應用于大電流條件下的電連接。
技術特性
環境性能
工作溫度：-55℃～+200℃
相對濕度：40℃時達95%
工作高度：海拔30000m
振動：頻率10Hz～2000 Hz加速度196m/s2
沖擊：加速度490m/s2
恒加速度：490m/s2
防鹽霧，防潮濕，防霉菌性能等符合GJB2889標準的要求 |
 |
電氣性能
接觸電阻及額定電流
|
接觸件規格mm |
接觸電阻mΩ |
額定電流A |
焊線筒內徑mm |
|
φ4.5 |
≤0.35 |
60 |
φ5.5 |
|
φ5.5 |
≤0.3 |
100 |
φ6 |
|
φ7.5 |
≤0.2 |
150 |
φ8.5 |
額定電壓、耐電壓及絕緣電阻
|
工作環境 |
額定電壓V |
耐電壓V |
絕緣電阻MΩ |
|
常溫狀態 |
500 |
≥1500 |
≥5000 |
|
濕熱狀態 |
500 |
≥750 |
≥100 |
外殼間電連續性：≤2.5mΩ
機械性能
殼體：高強度鋁合金材料
非屏蔽鍍層：陽極氧化作色
屏蔽鍍層：鍍鋅彩虹色鈍化或軍綠色鈍化、化學鍍鎳
絕緣體：熱固性材料
接觸件：銅合金材料表面鍍金、銀
封線體和密封圈：硅橡膠材料
機械壽命：1000次

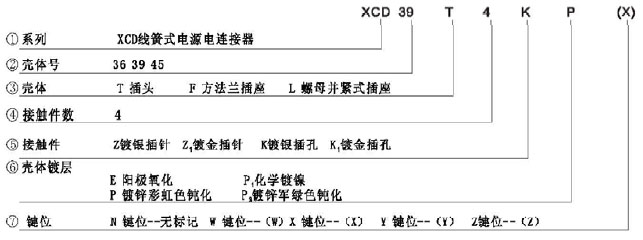

標記代號及意義
說明
1、表示整套電連接器時，標記代號采用分數形式，插座標記寫作分子，插頭標記寫作分母，中間用斜線隔開。
2、對于選配附件的差頭（座）可在其標記代號后加+在寫出所選附件。

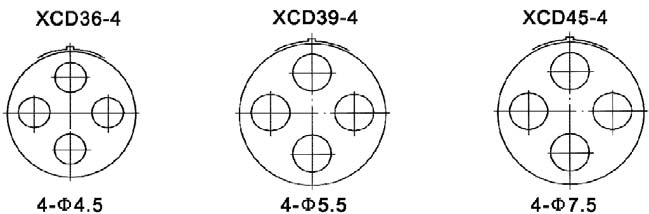

接點排列
外形尺寸
與導線采用焊接連接

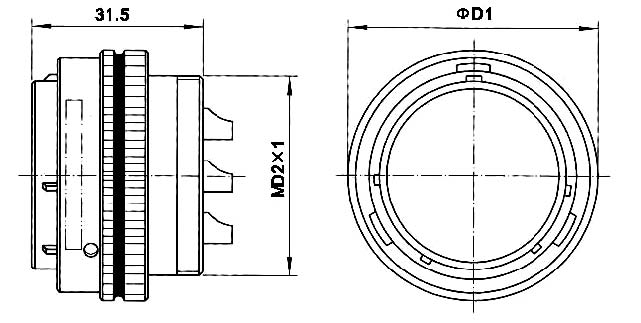

插頭
|
接點排列代號 |
36-4 |
39-4 |
45-4 |
|
D1 |
46 |
49 |
55 |
|
D2 |
36 |
39 |
45 |

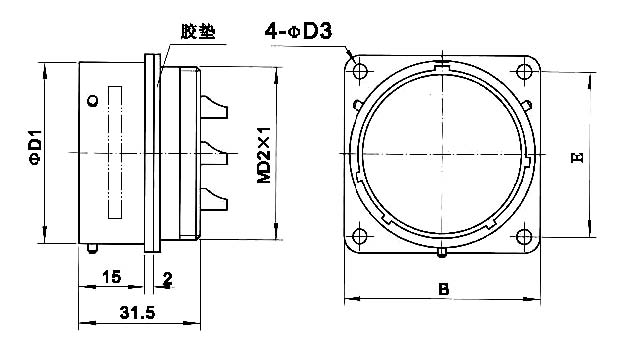

方盤插座（尾部有螺紋）
|
接點排列代號 |
D1 |
D2 |
D3 |
B |
E |
|
36-4 |
37.7 |
36 |
3.2 |
41 |
34 |
|
39-4 |
40.7 |
39 |
3.2 |
43 |
36 |
|
45-4 |
46.7 |
45 |
3.7 |
49 |
42 |

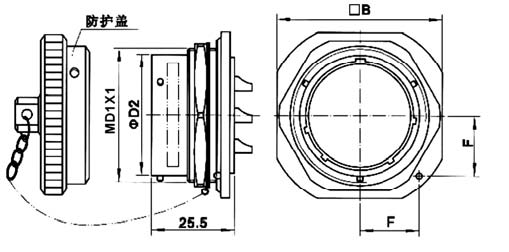

螺母緊固插座
|
接點排列代號 |
D1 |
D2 |
B |
F |
|
36-4 |
42 |
37.7 |
54 |
19 |
|
39-4 |
45 |
40.7 |
56 |
20 |
|
45-4 |
51 |
46.7 |
62 |
22.5 | 更多詳情請咨詢：http://www.svk5.com |
