Y2圓形電連接器

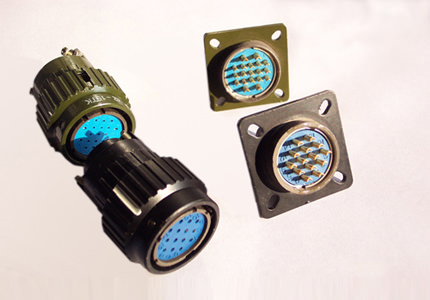

Y2系列圓形電連接器（航空插頭）

一、Y2系列圓形電連接器（航空插頭）簡介

　　本系列產品系老式“P”型電連接器（航空插頭）的換代產品，具有體積小、重量輕、使用方便、耐插拔，導電性能佳，密封性好的特點。廣泛適用于各類電器設備、儀器、儀表之間的線路連接。

二、主要技術性能

1、環境技術性能
　　工作溫度：焊接式–55℃～125℃、壓接式–55℃～200℃
　　相對濕度：40℃時達95﹪
　　工作高度：海拔30000m
　　振動：頻率10Hz～2000Hz，加速度147m/s²
　　沖擊：加速度490m/s²
　　恒加速度：490m/s²
　　氣密性：耐氣壓0.2Mpa（僅密封性插座）
2、電氣性能
　　接觸電阻及額定電流：

接觸件規格（㎜）	接觸電阻（ m Ω）	額定電流（ A ）
￠ 0.8	≤ 8	3
￠ 1.0	≤ 5	5
￠ 1.5	≤ 3	10
￠ 2.5	≤ 1	25

　　額定電壓、耐電壓及絕緣電阻：　　

工作環境	額定電壓（ V ）	耐電壓（ V ）	絕緣電阻（ m Ω）
常溫常壓	500	1500	≥ 3000
濕熱	500	750	≥ 100
高溫	500		≥ 500
低氣壓條件 4.39KPa	250	350	–

　　注：接觸件數32、37、65、81、120時，耐電壓則為1000V

　　壓接式針孔軸向負荷（參照國軍標GJB101A）：　　

接觸件直徑（㎜）	最小軸向負荷（N）
1.0	50
1.5	60
2.5	70

　　Y2系列接觸件壓接筒內徑與適配導線截面：

接觸性直徑（㎜）	類型	壓接筒內徑（￠）	適配導線截面（㎜²）
1.0	A	0.8	0.2～0.4
	B	1.2	0.5～0.8
	C	1.6	1～1.5
1.5	A	0.8	0.2～0.4
	B	1.2	0.5～0.8
	C	1.6	1～1.54
	D	2.0	＞1.5
2.5	A	0.８	0.2～0.4
	B	1.2	0.5～0.8
	C	1.6	＞1～1.5
	D	2.0	＞1.5

注：接觸件數為32、37、65、81、120時，耐電壓則為1000V

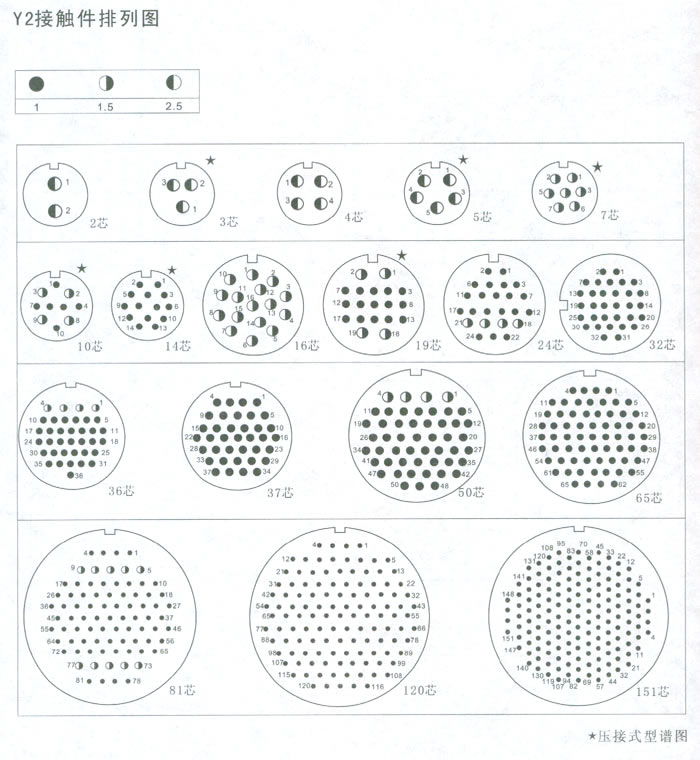

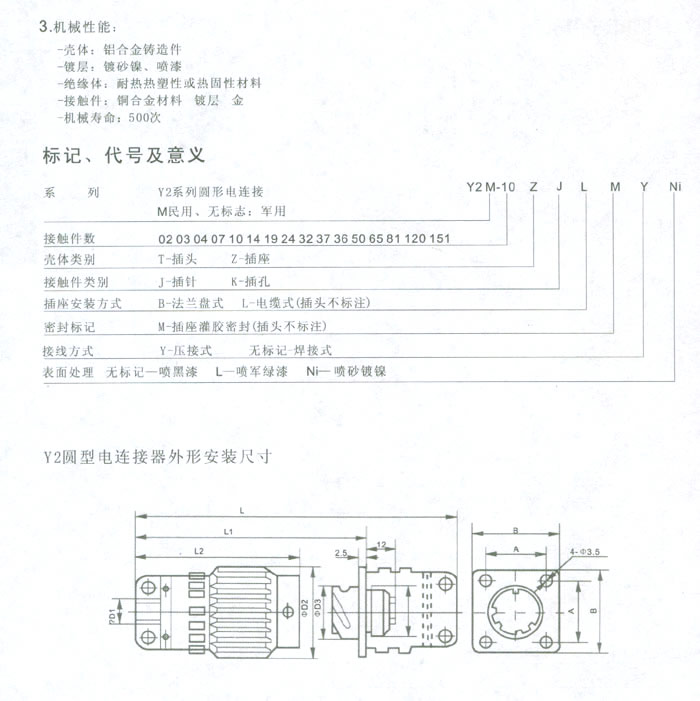

機械性能
殼體：鋁合金鑄造件
鍍層：噴漆
絕緣體：耐熱熱塑性
接觸件：銅合金材料
鍍層：金
機械壽命：500次

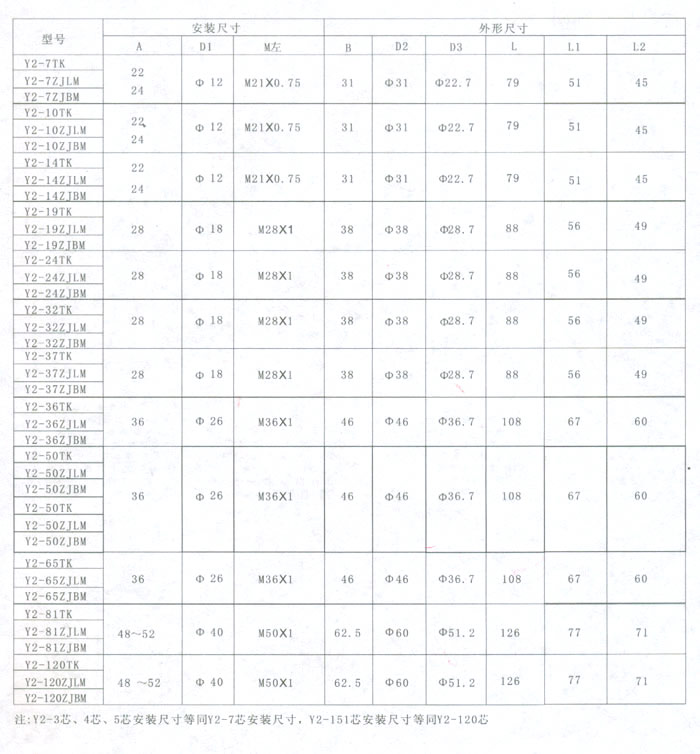

型號	安裝尺寸			外形尺寸
	A	D1	M左	B	D2	D3	L	L1	L2
Y2-7TK	22~24	Φ12	M21*0.75	31	Φ31	Φ22.7	79	51	45
Y2-7ZJLM
Y2-7ZJBM
Y2-10TK	22~24	Φ12	M21*0.75	31	Φ31	Φ22.7	79	51	45
Y2-10ZJLM
Y2-10ZJBM
Y2-14TK	22~24	Φ12	M21*0.75	31	Φ31	Φ22.7	79	51	45
Y2-14ZJLM
Y2-14ZJBM
Y2-19TK	28	Φ18	M28*1	38	Φ38	Φ28.7	88	56	49
Y2-19ZJLM
Y2-19ZJBM
Y2-24TK	28	Φ18	M28*1	38	Φ38	Φ28.7	88	56	49
Y2-24ZJLM
Y2-24ZJBM
Y2-32TK	28	Φ18	M28*1	38	Φ38	Φ28.7	88	56	49
Y2-32ZJLM
Y2-32ZJBM
Y2-37TK	28	Φ18	M28*1	38	Φ38	Φ28.7	88	56	49
Y2-37ZJLM
Y2-37ZJBM
Y2-36TK	36	Φ26	M36*1	46	Φ46	Φ36.7	108	67	60
Y2-36ZJLM
Y2-36ZJBM
Y2-50TK	36	Φ26	M36*1	46	Φ46	Φ36.7	108	67	60
Y2-50ZJLM
Y2-50ZJBM
Y2-65TK	36	Φ26	M36*1	46	Φ46	Φ36.7	108	67	60
Y2-65ZJLM
Y2-65ZJBM

注：Y2-3芯、4芯、5芯安裝尺寸等同Y2-7芯安裝尺寸。
Y2-大10芯安裝尺寸等同Y2-19芯安裝尺寸。

更多詳情請咨詢：http://www.svk5.com
